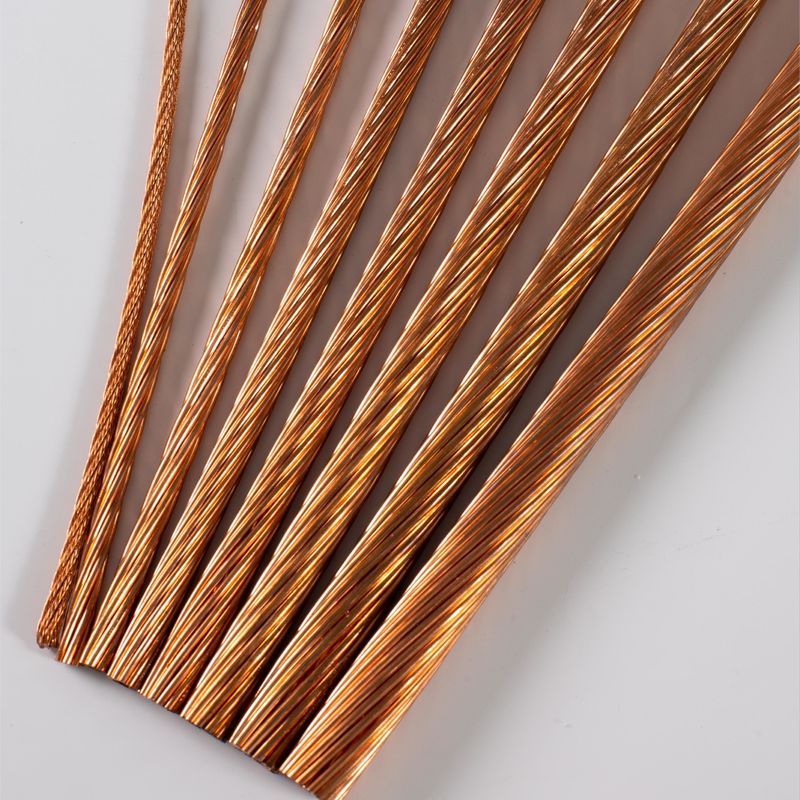

Cables de catenaria de cobre para ferrocarriles eléctricos Buena conductividad eléctrica
Cables de catenaria de cobre para ferrocarriles eléctricos de buena conductividad eléctrica
El cable de catenaria de cobre está disponible en varios tamaños y configuraciones, dependiendo de los requisitos específicos del sistema de transmisión de energía.Esto significa que está compuesto de múltiples pequeños cables de cobre retorcidos o trenzados juntos.El ensamblaje aumenta la flexibilidad y la resistencia del alambre, facilitando su manejo durante la instalación y el mantenimiento.
Las principales ventajas del uso de cobre para alambre de cadena son su alta conductividad eléctrica y resistencia a la corrosión.El cobre tiene una de las conductividades eléctricas más altas entre los metales comúnmente usadosAdemás, el cobre es resistente a la oxidación y tiene una buena resistencia mecánica.haciendo que sea adecuado para aplicaciones al aire libre y asegurando la longevidad del alambre.
Aplicación
- Ferrocarriles eléctricos y sistemas de tranvías: el alambre de catenaria de cobre se utiliza ampliamente en los ferrocarriles eléctricos y sistemas de tranvías para suministrar energía a los trenes o tranvías.con una longitud superior o igual a 20 mm,Los trenes o tranvías tienen pantógrafos u otros colectores de corriente que establecen contacto con el cable de cobre, lo que permite la transferencia de energía eléctrica para alimentar los vehículos.
- Transmisión y distribución de energía: el cable de catenaria de cobre también se utiliza en sistemas de transmisión y distribución de energía.El cable de cobre transporta electricidad de alto voltaje a largas distancias desde las centrales eléctricas a las subestaciones o directamente a los consumidores.El uso de cobre garantiza una baja resistencia eléctrica, minimizando las pérdidas de energía durante la transmisión.
Especificación del alambre de contacto de cobre:
| El cable de cobre con hebras E-CU |
En el caso de las
cruzado
Sección |
Sección transversal calculada |
Número de
Los cables |
Diámetro |
Resistencia a la tracción del alambre |
Resistencia
(20°C)
Omm2/m
|
Conductividad eléctrica
(20°C) en %
SIIA
|
Peso |
Calculado
carga de ruptura |
| El cable |
El conductor |
Antes/MPa |
Después/MPa |
| E-CU 10 |
10.02 |
7 |
1.35 ± 0.03 |
4.1 |
≥ 422 |
≥ 392 |
≤ 001786 |
≥ 96 |
90 |
4.02 |
| E-CU 16 |
15.89 |
7 |
1.70 ± 0.03 |
5.1 |
≥ 422 |
≥ 392 |
≤ 001786 |
≥ 96 |
143 |
6.37 |
| E-CU 25 |
24.25 |
7 |
2.10 ± 0.03 |
6.3 |
≥ 422 |
≥ 392 |
≤ 001786 |
≥ 96 |
218 |
9.72 |
| E-CU 35 |
34.36 |
7 |
2.50 ± 0.03 |
7.5 |
≥ 422 |
≥ 392 |
≤ 001786 |
≥ 96 |
310 |
13.77 |
| E-CU 50 |
49.48 |
7 |
3.00±0.03 |
9.0 |
≥ 422 |
≥ 392 |
≤ 001786 |
≥ 96 |
446 |
19.84 |
| E-CU 50 |
48.35 |
19 |
1.80 ± 0.03 |
9.0 |
≥ 422 |
≥ 392 |
≤ 001786 |
≥ 96 |
437 |
19.38 |
| E-CU 70 |
65.81 |
19 |
2.10 ± 0.03 |
10.5 |
≥ 422 |
≥ 392 |
≤ 001786 |
≥ 96 |
596 |
26.38 |
| E-CU 95 |
93.27 |
19 |
2.50 ± 0.03 |
12.5 |
≥ 422 |
≥ 392 |
≤ 001786 |
≥ 96 |
845 |
37.39 |
| E-CU 120 |
116.99 |
19 |
2.80 ± 0.03 |
14.0 |
≥ 422 |
≥ 392 |
≤ 001786 |
≥ 96 |
1060 |
48.9 |
| E-CU 150 |
147.11 |
37 |
2.25 ± 0.03 |
15.8 |
≥ 422 |
≥ 392 |
≤ 001786 |
≥ 96 |
1337 |
58.98 |
| E-CU 185 |
181.62 |
37 |
2.50 ± 0.03 |
17.5 |
≥ 422 |
≥ 392 |
≤ 001786 |
≥ 96 |
1649 |
72.81 |
| |
|
|
|
|
|
|
|
|
|
|
| Cables con rosca de aleación de cobre y magnesio BZII |
En el caso de las
cruzado
Sección |
Sección transversal calculada |
Número de
Los cables |
Diámetro |
Resistencia a la tracción del alambre |
Resistencia
(20°C)
Omm2/m
|
Conductividad eléctrica
(20°C) en %
SIIA
|
Peso |
Calculado
carga de ruptura |
| El cable |
El conductor |
Antes/MPa |
Después/MPa |
| BZII 10 |
10.02 |
7 |
1.35 ± 0.03 |
4.1 |
≥ 618 |
≥ 589 |
≤ 002778 |
≥ 62 años |
90 |
5.88 |
| BZII 16 |
15.89 |
7 |
1.70 ± 0.03 |
5.1 |
≥ 618 |
≥ 589 |
≤ 002778 |
≥ 62 años |
143 |
9.33 |
| BZII 25 |
24.25 |
7 |
2.10 ± 0.03 |
6.3 |
≥ 618 |
≥ 589 |
≤ 002778 |
≥ 62 años |
218 |
14.24 |
| BZII 35 |
34.36 |
7 |
2.50 ± 0.03 |
7.5 |
≥ 618 |
≥ 589 |
≤ 002778 |
≥ 62 años |
310 |
20.17 |
| BZII 50 |
49.48 |
7 |
3.00±0.03 |
9.0 |
≥ 608 |
≥ 589 |
≤ 002778 |
≥ 62 años |
446 |
28.58 |
| BZII 50 |
48.35 |
19 |
1.80 ± 0.03 |
9.0 |
≥ 618 |
≥ 589 |
≤ 002778 |
≥ 62 años |
437 |
28.39 |
| BZII 70 |
65.81 |
19 |
2.10 ± 0.03 |
10.5 |
≥ 618 |
≥ 589 |
≤ 002778 |
≥ 62 años |
596 |
38.64 |
| BZII 95 |
93.27 |
19 |
2.50 ± 0.03 |
12.5 |
≥ 618 |
≥ 589 |
≤ 002778 |
≥ 62 años |
845 |
54.76 |
| BZII 120 |
116.99 |
19 |
2.80 ± 0.03 |
14.0 |
≥ 618 |
≥ 589 |
≤ 002778 |
≥ 62 años |
1060 |
67.57 |
| BZII 150 |
147.11 |
37 |
2.25 ± 0.03 |
15.8 |
≥ 618 |
≥ 589 |
≤ 002778 |
≥ 62 años |
1337 |
86.37 |
| BZII 185 |
181.62 |
37 |
2.50 ± 0.03 |
17.5 |
≥ 618 |
≥ 589 |
≤ 002778 |
≥ 62 años |
1649 |
106.63 |
Observación: la capa exterior debe estar a la derecha (rotación en Z)
Otros diseños: por ejemplo, normas internacionales o especificaciones del cliente, a petición
Sobre nosotros:
Jiangyin Electric Alloy Co., Ltd., anteriormente conocida como Jiangyin Electric Alloy Factory, se estableció el 12 de junio de 1985.y ventas de productos de apoyo para el ferrocarril de alta velocidadSus principales productos son productos de procesamiento profundo de aleación de cobre, incluidos cables de contacto ferroviarios, cables de carga ferroviarios, barras de bus de aleación de cobre y otros componentes de cobre.
Desde su creación, la empresa se ha comprometido a proporcionar a los clientes productos y servicios de aleación de cobre de alta calidad con sistemas de gestión avanzados,Fuertes capacidades de investigación y desarrollo, excelente calidad del producto y servicios integrales.
Ha cooperado sucesivamente con las oficinas ferroviarias del Ministerio de Ferrocarriles, como Shanghai, Guangzhou, Beijing, Zhengzhou, Chengdu y otras oficinas ferroviarias;Empresas de producción de locomotoras y motores del Ministerio de Ferrocarriles, como CRRC y empresas nacionales de producción de motores y electrodomésticos, así como empresas nacionales e internacionales conocidas como Xiangtan Electric, Dongfang Electric,Schneider Electric también, Siemens, ABB, GE, etc.,han establecido relaciones de cooperación estratégicas y se han convertido en proveedores autorizados de alambre y alambre de contacto de cobre y aleación de cobre para el China Railway Group Electric Gasification Bureau.
Hasta ahora,Jiangyin Electric Alloy Co., Ltd.ha obtenido una serie de certificaciones que abarcan la gestión de la calidad ISO9001/IATF16949, la certificación del sistema de gestión ambiental ISO14001,Sistema de gestión de la salud y la seguridad en el trabajo ISO45001, China CCC, PCCC, CRCC, CE, etc.
La rica experiencia de diseño en la fabricación, los procesos de producción confiables maduros, proporcionan los productos satisfactorios para nuestros clientes, ha hecho que nuestro negocio a través tanto en el hogar como en el extranjero.
En el futuro, the company will actively further expand its business in the field of copper alloy applications and gradually establish long-term and stable cooperative relationships with well-known international and domestic manufacturers.
Apoyo y servicios:
Proporcionamos soporte técnico y servicios para alambre de contacto de cobre, incluyendo:
- Proporcionar apoyo técnico para la instalación y el uso de alambre de contacto de cobre.
- Solución de problemas técnicos con el cable de contacto de cobre.
- Proporcionar asesoramiento técnico sobre el mantenimiento del alambre de contacto de cobre.
- Proporcionar orientación sobre la selección del alambre de contacto de cobre.
Embalaje y envío:
Embalaje y envío:
- El alambre de contacto de cobre está envasado en materiales de alta calidad para garantizar que se entregue al cliente en buenas condiciones.
- El alambre de contacto de cobre se envía por aire o mar de acuerdo con los requisitos del cliente.
- Ofrecemos el número de seguimiento una vez que el cable de contacto de cobre sea enviado.
