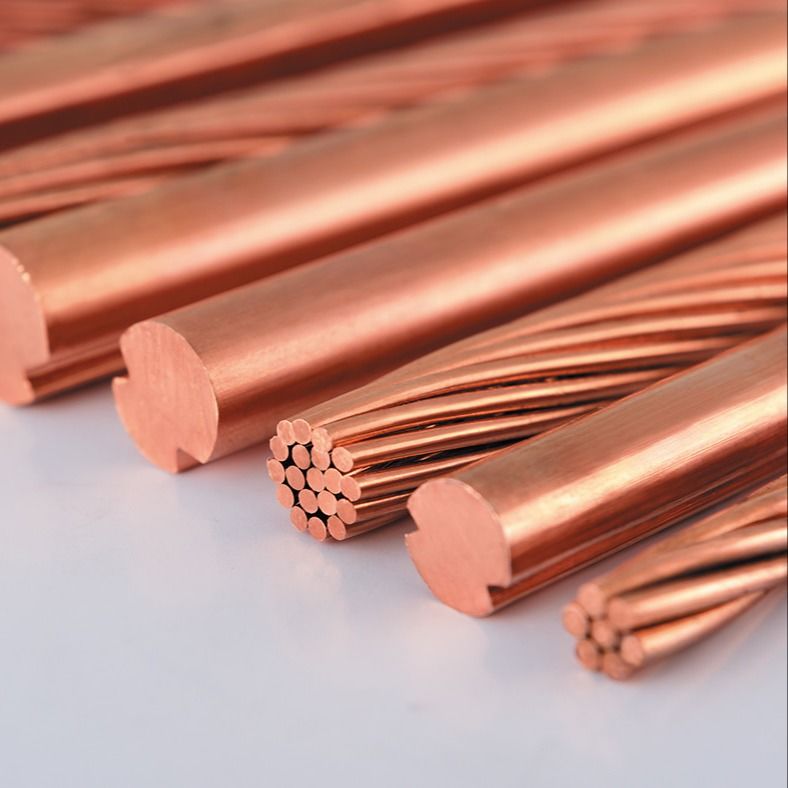

Cables de catenaria de cobre para diversas aplicaciones industriales
Cables de cadena de cobre para diversas aplicaciones industriales
Buscando un proveedor de alambre de cobre? Contacta con nosotros, Jiangyin Electrical Alloy Co., Ltd es una empresa de pago de impuestos especializada en materiales de cobre y piezas de cobre. Proporcionamos producción, ventas y diseño.Los productos de la empresa se utilizan ampliamente en los campos de los ferrocarriles electrificados, ferrocarriles urbanos, construcciones a gran escala, centrales nucleares, centrales eólicas, centrales hidroeléctricas e instalaciones de transmisión y distribución.
El cable de catenaria de cobre es un tipo de conductor aéreo utilizado en los sistemas de transmisión y distribución de energía eléctrica.un metal altamente conductor conocido por sus excelentes propiedades eléctricas y térmicasLa cadena se refiere a la forma que toma el cable cuando está suspendido entre dos soportes, formando una curva similar a un arco parabólico.
El cable de catenaria de cobre está diseñado para transportar altas corrientes eléctricas a largas distancias con pérdidas mínimas de energía.Las principales ventajas del uso de cobre para alambre de cadena son su alta conductividad eléctrica y resistencia a la corrosiónEl cobre tiene una de las conductividades eléctricas más altas entre los metales comúnmente utilizados, lo que permite una transmisión eficiente de electricidad.el cobre es resistente a la oxidación y tiene una buena resistencia mecánica, lo que lo hace adecuado para aplicaciones al aire libre y garantiza la longevidad del cable.
Aplicación
- Para su uso como fuente de energía aérea para metros, sistemas de transporte ligero y pesado, trenes de minas eléctricos, autobuses y grúas industriales.
- El cable de cadena puede transportar una cierta corriente para reducir la impedancia de la red de tracción, reduciendo la pérdida de voltaje y el consumo de energía.
- El material de alambre de cadena puede dividirse en alambre de cadena de cobre, alambre de cadena de acero, cable de carga de acero revestido de aluminio.
Especificación del alambre de contacto de cobre:
| El cable de cobre con hebras E-CU |
En el caso de las
cruzado
Sección |
Sección transversal calculada |
Número de
Los cables |
Diámetro |
Resistencia a la tracción del alambre |
Resistencia
(20°C)
Omm2/m
|
Conductividad eléctrica
(20°C) en %
SIIA
|
Peso |
Calculado
carga de ruptura |
| El cable |
El conductor |
Antes/MPa |
Después/MPa |
| E-CU 10 |
10.02 |
7 |
1.35 ± 0.03 |
4.1 |
≥ 422 |
≥ 392 |
≤ 001786 |
≥ 96 |
90 |
4.02 |
| E-CU 16 |
15.89 |
7 |
1.70 ± 0.03 |
5.1 |
≥ 422 |
≥ 392 |
≤ 001786 |
≥ 96 |
143 |
6.37 |
| E-CU 25 |
24.25 |
7 |
2.10 ± 0.03 |
6.3 |
≥ 422 |
≥ 392 |
≤ 001786 |
≥ 96 |
218 |
9.72 |
| E-CU 35 |
34.36 |
7 |
2.50 ± 0.03 |
7.5 |
≥ 422 |
≥ 392 |
≤ 001786 |
≥ 96 |
310 |
13.77 |
| E-CU 50 |
49.48 |
7 |
3.00±0.03 |
9.0 |
≥ 422 |
≥ 392 |
≤ 001786 |
≥ 96 |
446 |
19.84 |
| E-CU 50 |
48.35 |
19 |
1.80 ± 0.03 |
9.0 |
≥ 422 |
≥ 392 |
≤ 001786 |
≥ 96 |
437 |
19.38 |
| E-CU 70 |
65.81 |
19 |
2.10 ± 0.03 |
10.5 |
≥ 422 |
≥ 392 |
≤ 001786 |
≥ 96 |
596 |
26.38 |
| E-CU 95 |
93.27 |
19 |
2.50 ± 0.03 |
12.5 |
≥ 422 |
≥ 392 |
≤ 001786 |
≥ 96 |
845 |
37.39 |
| E-CU 120 |
116.99 |
19 |
2.80 ± 0.03 |
14.0 |
≥ 422 |
≥ 392 |
≤ 001786 |
≥ 96 |
1060 |
48.9 |
| E-CU 150 |
147.11 |
37 |
2.25 ± 0.03 |
15.8 |
≥ 422 |
≥ 392 |
≤ 001786 |
≥ 96 |
1337 |
58.98 |
| E-CU 185 |
181.62 |
37 |
2.50 ± 0.03 |
17.5 |
≥ 422 |
≥ 392 |
≤ 001786 |
≥ 96 |
1649 |
72.81 |
| |
|
|
|
|
|
|
|
|
|
|
| Cables con rosca de aleación de cobre y magnesio BZII |
En el caso de las
cruzado
Sección |
Sección transversal calculada |
Número de
Los cables |
Diámetro |
Resistencia a la tracción del alambre |
Resistencia
(20°C)
Omm2/m
|
Conductividad eléctrica
(20°C) en %
SIIA
|
Peso |
Calculado
carga de ruptura |
| El cable |
El conductor |
Antes/MPa |
Después/MPa |
| BZII 10 |
10.02 |
7 |
1.35 ± 0.03 |
4.1 |
≥ 618 |
≥ 589 |
≤ 002778 |
≥ 62 años |
90 |
5.88 |
| BZII 16 |
15.89 |
7 |
1.70 ± 0.03 |
5.1 |
≥ 618 |
≥ 589 |
≤ 002778 |
≥ 62 años |
143 |
9.33 |
| BZII 25 |
24.25 |
7 |
2.10 ± 0.03 |
6.3 |
≥ 618 |
≥ 589 |
≤ 002778 |
≥ 62 años |
218 |
14.24 |
| BZII 35 |
34.36 |
7 |
2.50 ± 0.03 |
7.5 |
≥ 618 |
≥ 589 |
≤ 002778 |
≥ 62 años |
310 |
20.17 |
| BZII 50 |
49.48 |
7 |
3.00±0.03 |
9.0 |
≥ 608 |
≥ 589 |
≤ 002778 |
≥ 62 años |
446 |
28.58 |
| BZII 50 |
48.35 |
19 |
1.80 ± 0.03 |
9.0 |
≥ 618 |
≥ 589 |
≤ 002778 |
≥ 62 años |
437 |
28.39 |
| BZII 70 |
65.81 |
19 |
2.10 ± 0.03 |
10.5 |
≥ 618 |
≥ 589 |
≤ 002778 |
≥ 62 años |
596 |
38.64 |
| BZII 95 |
93.27 |
19 |
2.50 ± 0.03 |
12.5 |
≥ 618 |
≥ 589 |
≤ 002778 |
≥ 62 años |
845 |
54.76 |
| BZII 120 |
116.99 |
19 |
2.80 ± 0.03 |
14.0 |
≥ 618 |
≥ 589 |
≤ 002778 |
≥ 62 años |
1060 |
67.57 |
| BZII 150 |
147.11 |
37 |
2.25 ± 0.03 |
15.8 |
≥ 618 |
≥ 589 |
≤ 002778 |
≥ 62 años |
1337 |
86.37 |
| BZII 185 |
181.62 |
37 |
2.50 ± 0.03 |
17.5 |
≥ 618 |
≥ 589 |
≤ 002778 |
≥ 62 años |
1649 |
106.63 |
Observación: la capa exterior debe estar a la derecha (rotación en Z)
Otros diseños: por ejemplo, normas internacionales o especificaciones del cliente, a petición
Sobre nosotros:
Jiangyin Electric Alloy Co., Ltd., anteriormente conocida como Jiangyin Electric Alloy Factory, se estableció el 12 de junio de 1985.y ventas de productos de apoyo para el ferrocarril de alta velocidadSus principales productos son productos de procesamiento profundo de aleación de cobre, incluidos cables de contacto ferroviarios, cables de carga ferroviarios, barras de bus de aleación de cobre y otros componentes de cobre.
Desde su creación, la empresa se ha comprometido a proporcionar a los clientes productos y servicios de aleación de cobre de alta calidad con sistemas de gestión avanzados,Fuertes capacidades de investigación y desarrollo, excelente calidad del producto y servicios integrales.
Ha cooperado sucesivamente con las oficinas ferroviarias del Ministerio de Ferrocarriles, como Shanghai, Guangzhou, Beijing, Zhengzhou, Chengdu y otras oficinas ferroviarias;Empresas de producción de locomotoras y motores del Ministerio de Ferrocarriles, como CRRC y empresas nacionales de producción de motores y electrodomésticos, así como empresas nacionales e internacionales conocidas como Xiangtan Electric, Dongfang Electric,Schneider Electric también, Siemens, ABB, GE, etc.,han establecido relaciones de cooperación estratégicas y se han convertido en proveedores autorizados de alambre y alambre de contacto de cobre y aleación de cobre para el China Railway Group Electric Gasification Bureau.
Hasta ahora,Jiangyin Electric Alloy Co., Ltd.ha obtenido una serie de certificaciones que abarcan la gestión de la calidad ISO9001/IATF16949, la certificación del sistema de gestión ambiental ISO14001,Sistema de gestión de la salud y la seguridad en el trabajo ISO45001, China CCC, PCCC, CRCC, CE, etc.
La rica experiencia de diseño en la fabricación, los procesos de producción confiables maduros, proporcionan los productos satisfactorios para nuestros clientes, ha hecho que nuestro negocio a través tanto en el hogar como en el extranjero.
En el futuro, the company will actively further expand its business in the field of copper alloy applications and gradually establish long-term and stable cooperative relationships with well-known international and domestic manufacturers.
Apoyo y servicios:
Proporcionamos soporte técnico y servicios para alambre de contacto de cobre, incluyendo:
- Proporcionar apoyo técnico para la instalación y el uso de alambre de contacto de cobre.
- Solución de problemas técnicos con el cable de contacto de cobre.
- Proporcionar asesoramiento técnico sobre el mantenimiento del alambre de contacto de cobre.
- Proporcionar orientación sobre la selección del alambre de contacto de cobre.
Embalaje y envío:
Embalaje y envío:
- El alambre de contacto de cobre está envasado en materiales de alta calidad para garantizar que se entregue al cliente en buenas condiciones.
- El alambre de contacto de cobre se envía por aire o mar de acuerdo con los requisitos del cliente.
- Ofrecemos el número de seguimiento una vez que el cable de contacto de cobre sea enviado.
