Resaltar:
10 mm espesor de la barra del rotor en el motor
, 30 mm espesor barra del rotor en el motor
, H035 barra rotora rota
Norma de referencia: |
Se aplicarán las siguientes medidas: |
Resistencia a la tracción: |
muy bien |
Aplicación: |
Electrónica, eléctrica, automotriz, etc. |
Embalaje: |
Paquete estándar de exportación apto para la navegación |
Palabra clave: |
Anillo de extremo de cobre y barra del rotor |
Conductividad: |
Es bueno. |

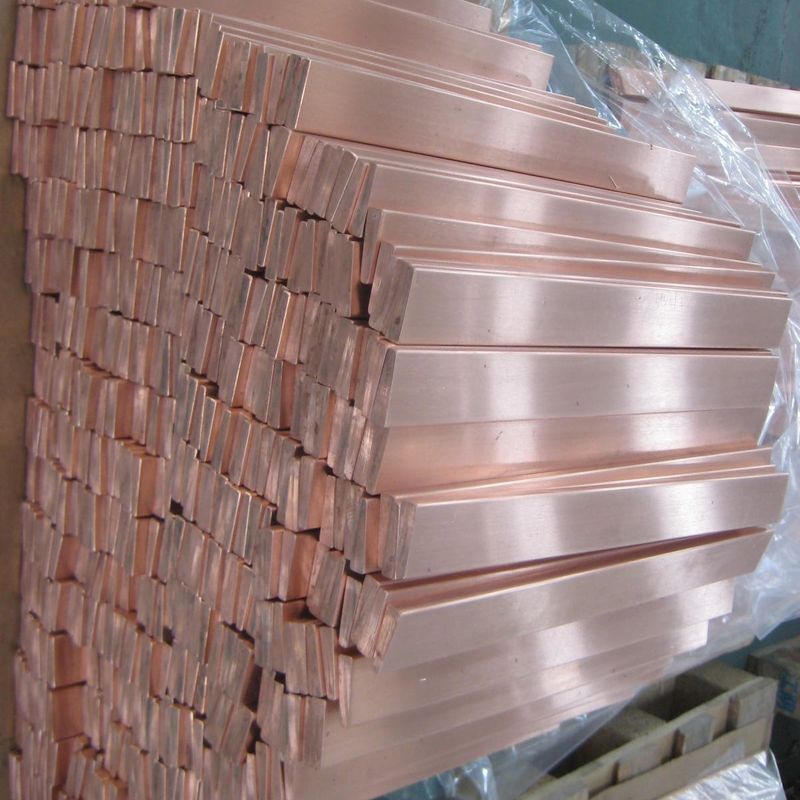

Anillo de extremo de cobre de alta calidad y barra de rotor con buena conductividad
Anillo de extremo de cobre de alta calidad y barra de rotor con buena conductividad
Las varillas de rotor de cobre, también conocidas como conductores de rotor, y los anillos de extremo de cobre se utilizan juntos y son componentes esenciales de los motores y generadores eléctricos.
La transferencia de corriente y potencia entre el estator y el rotor se realiza principalmente por la varilla del rotor de cobre.
- Formación de barras: El material de cobre o aluminio seleccionado se fundió inicialmente en la forma de barras largas a través de un proceso llamado formación de barras.Esto se puede hacer mediante fundición continua u otros métodos de fundiciónLas barras son típicamente rectangulares o trapezoidales en sección transversal, con dimensiones diseñadas para satisfacer los requisitos específicos del motor o generador.
- Corte de barras: las barras largas se cortan en barras individuales de longitud del rotor.La longitud de las barras está determinada por el diseño y las dimensiones del rotor.
- Formar y dar forma: Las barras del rotor se someten a procesos de moldeo o flexión para lograr la forma y curvatura deseadas.Las demás máquinas y aparatos para la fabricación de papelLas barras pueden formar curvas o arcos para adaptarse a la curvatura de las ranuras del núcleo del rotor.
- Control de calidad: a lo largo del proceso de fabricación, las barras de rotor se someten a inspecciones de control de calidad rigurosas para garantizar que cumplen con las especificaciones y estándares de rendimiento requeridos.Esto puede incluir mediciones dimensionales, pruebas de conductividad eléctrica, inspecciones visuales y otros controles de calidad.
En los motores eléctricos, el anillo de extremo de cobre y las barras del rotor son un componente esencial.Tienen un papel crucial en la conversión de energía eléctrica en energía mecánica para que el motor genere movimiento rotatorioLas barras del rotor están típicamente hechas de cobre o aluminio y se colocan estratégicamente en el núcleo del rotor para proporcionar el apoyo necesario.
Las barras del rotor de los motores asíncronos son las principales responsables de conducir la inducción dentro del rotor.Este campo magnético giratorio hace que se induzca una corriente en las barras del rotor por inducción electromagnética.
Las barras del rotor están hechas de material conductor y permiten que la corriente inducida fluya a través de ellas, creando su propio campo magnético.Este campo magnético interactúa con el campo magnético giratorio del estatorEsta interacción crea un par que hace que el rotor gire.
| Anillo final |
| Grado |
Especificación (mm) |
Estado miembro |
Dureza
(HB)
|
Resistencia a la tracción
(N/mm~2)
|
Elongado
(%)
|
Resistencia al volumen20°C ((Ωmm2/m) |
Norma de referencia |
| - ¿ Qué? |
Identificación |
El grosor |
Cu-ETP CW004A
Cu-OF CW008A |
300 a 800 |
180 a 680 años |
19 y 50 |
H035: el producto |
Entre 35 y 65 |
/ |
/ |
≤ 0017241 |
Se aplicarán las siguientes medidas: |
| H065: No incluido |
65 a 90 |
/ |
/ |
≤ 001777 |
| C18150 Las empresas de seguros |
/ |
≥ 120 |
≥ 324 |
El 15% |
≤ 00227 |
/ |
| |
|
|
|
|
|
|
|
|
|
|
| Barras del rotor |
| Grado |
Especificación (mm) |
Estado miembro |
Dureza
(HB)
|
Resistencia a la tracción
(N/mm~2)
|
Elongado (%) |
Resistencia al volumen20°C ((Ωmm2/m) |
Norma de referencia |
En el caso de la |
| El grosor |
ancho |
Cu-ETP CW004A
Cu-OF CW008A |
4 y 30 |
10 a 60 |
H035: el producto |
Entre 35 y 65 |
/ |
/ |
≤ 0017241 |
Se aplicarán las siguientes medidas: |
La longitud puede ser personalizada |
| H065: No incluido |
65 a 90 |
/ |
/ |
≤ 001777 |
| R230 |
/ |
≥ 230 |
≥ 10 años |
CuAg0.04 CW011A
CuAg0.07 CW012A
CuAg0.10 CW013A |
H035: el producto |
Entre 35 y 65 |
/ |
/ |
≤ 0017241 |
| H065: No incluido |
65 a 90 |
/ |
/ |
≤ 001777 |
| R230 |
/ |
≥ 230 |
≥ 10 años |
Cuadros de seguridad de las instalaciones
Cuadro de las medidas de seguridad |
H065: No incluido |
65 a 90 |
/ |
/ |
≤ 001786 |
| C18150 Las empresas de seguros |
R300 |
/ |
≥ 300 |
≥ 8 años |
≤ 001959 |
/ |
| Precisión de la pieza: |
Propósito general o personalizado |
| Envase: |
Propósito general o personalizado |
| Estándar de calidad: |
DIN, ASTM, GOST, GB, JIS, ANSI y BS; |
| Formato del dibujo: |
El contenido de los datos de los registros de los Estados miembros de la Unión Europea será el mismo que el contenido de los registros de la Unión Europea. |
| Certificación de los productos: |
Se trata de la norma ISO 9001:2008, CE, RoHS, SGS; |
| Dimensión: |
Personalizable |
