Resaltar:
Cables de contacto de cobre electrificados
, Cables de contacto de cobre de alta conductividad eléctrica
, Cables de contacto y cables de cadena de 350 MPa

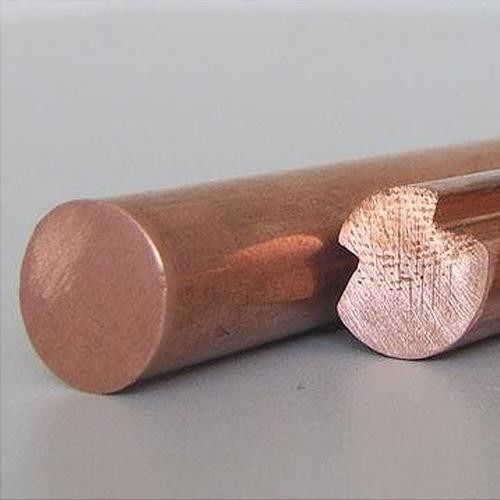

El cable de contacto de cobre El material electrificado Buena conductividad eléctrica
Material electrificado con buena conductividad
El cable de contacto de cobre es un conductor eléctrico hecho principalmente de cobre.buena conductividad eléctrica y larga vida útil y puede utilizarse en una variedad de aplicaciones que requieren conexiones eléctricas fiables y eficientes.
Los cables de contacto de cobre se utilizan ampliamente para la transmisión de energía y la señalización en una variedad de aplicaciones.Su excelente conductividad eléctrica y su baja resistencia garantizan conexiones eléctricas eficientes y fiablesEn este documento se presentan las características de los diversos tipos de aleación de cobre y la selección de materiales para el cable de contacto para ferrocarriles electrificados de alta velocidad.
El producto ofrece la conductividad eléctrica de grado comercial más alta, buena resistencia a la corrosión y buenas características de abrasión.El cable de trolley o cable de contacto es un cable de cobre sólido de un solo conductor con un temperamento duro, disponibles en diferentes perfiles y secciones transversales y de acuerdo con todas las principales especificaciones (ASTM, DIN, UIC, NFC, BSS, etc.).
Aplicación
- Ferrocarriles eléctricos y sistemas de tranvías: el cable de contacto de cobre se utiliza ampliamente en los ferrocarriles eléctricos y los sistemas de tranvías para suministrar energía a los trenes o tranvías.con una longitud superior o igual a 20 mm,Los trenes o tranvías tienen pantógrafos u otros colectores de corriente que establecen contacto con el cable de cobre, lo que permite la transferencia de energía eléctrica para alimentar los vehículos.
- Transmisión y distribución de energía: el cable de contacto de cobre también se utiliza en sistemas de transmisión y distribución de energía.El cable de cobre transporta electricidad de alto voltaje a largas distancias desde las centrales eléctricas a las subestaciones o directamente a los consumidores.El uso de cobre garantiza una baja resistencia eléctrica, minimizando las pérdidas de energía durante la transmisión.
- Equipos y aparatos eléctricos: El alambre de contacto de cobre se emplea en varios equipos y aparatos eléctricos.y otros dispositivos donde una conexión eléctrica fiable es crucialLa alta conductividad del cobre y su resistencia a la corrosión lo convierten en una opción ideal para estas aplicaciones.
Especificación del alambre de contacto de cobre:
| Se aplican las siguientes condiciones: |
| El material |
Designación |
Cruz nominal
Sección
En mm2 |
Resistencia a la tracción mínima
MPa |
El mínimo
carga de ruptura
KN |
Porcentaje de alargamiento
después de una fractura A200 |
Resistencia por kilómetro ((20°C)
En el caso de los vehículos de la categoría M2 |
Resistencia
(20°C)
Omm2/m |
Prueba de curva inversa |
De tensión máxima |
Enrollamiento |
coeficiente de temperatura |
Masa del alambre
En kg/km |
| Min. % |
El contenido máximo |
fractura completa |
Masa mínima |
Masa máxima |
Fuerza normal
el cobre |
Cu-ETP
Cu-FRHC
Cu-HCP
CuOF |
80 |
355 |
27,5 |
3 |
10 |
0,229 |
≤ 001777 |
≥6 |
5 |
3 |
0.0038 |
690 |
733 |
| 100 |
355 |
34,5 |
3 |
10 |
0,183 |
862 |
916 |
| 107 |
350 |
36,3 |
3 |
10 |
0,171 |
923 |
980 |
| 120 |
330 |
38,4 |
3 |
10 |
0,153 |
1035 |
1099 |
| 150 |
310 |
45,1 |
3 |
10 |
0,122 |
1293 |
1374 |
Alta resistencia
cobre y
alta resistencia
aleación de cobre-plata |
CuETP
CuFRHC
CuHCP
CuOF
CuAg0,1 |
80 |
375 |
29,1 |
3 |
8 |
0,229 |
≤ 001777 |
≥6 |
5 |
3 |
0.0038 |
690 |
733 |
| 100 |
375 |
36,4 |
3 |
8 |
0,183 |
862 |
916 |
| 107 |
360 |
37,4 |
3 |
8 |
0,171 |
923 |
980 |
| 120 |
360 |
41,9 |
3 |
8 |
0,153 |
1035 |
1099 |
| 150 |
360 |
52,4 |
3 |
8 |
0,122 |
1293 |
1374 |
Fuerza normal
aleación de cobre-plata |
CuAg0,1 |
80 |
365 |
28,3 |
3 |
10 |
0,229 |
≤ 001777 |
≥6 |
5 |
3 |
0.0038 |
690 |
733 |
| 100 |
360 |
34,9 |
3 |
10 |
0,183 |
862 |
916 |
| 107 |
350 |
36,3 |
3 |
10 |
0,171 |
923 |
980 |
| 120 |
350 |
40,7 |
3 |
10 |
0,153 |
1035 |
1099 |
| 150 |
350 |
50,9 |
3 |
10 |
0,122 |
1293 |
1374 |
Cobre y magnesio
de aleación |
CuMg0,2
CuMg0,2 (alto
conductividad) |
80 |
460 |
35,7 |
3 |
10 |
0,289 |
≤ 002240
≤ 002155
(alto
conductividad
) |
≥6 |
5 |
3 |
0.0031 |
690 |
733 |
| 100 |
450 |
43,7 |
3 |
10 |
0,231 |
862 |
916 |
| 107 |
440 |
45,7 |
3 |
10 |
0,216 |
923 |
980 |
| 120 |
430 |
50,1 |
3 |
10 |
0,192 |
1035 |
1099 |
| 150 |
420 |
61.1 |
3 |
10 |
0,154 |
1293 |
1374 |
Cobre y magnesio
de aleación |
CuMg0,5 |
80 |
520 |
40,4 |
3 |
10 |
0,385 |
≤ 002778 |
≥6 |
5 |
3 |
0.0027 |
690 |
733 |
| 100 |
510 |
49,5 |
3 |
10 |
0,286 |
862 |
916 |
| 107 |
500 |
51,9 |
3 |
10 |
0,268 |
923 |
980 |
| 120 |
490 |
57,0 |
3 |
10 |
0,239 |
1035 |
1099 |
| 150 |
470 |
68,4 |
3 |
10 |
0,191 |
1293 |
1374 |
de cobre
de aleación |
CuSn0,2
CuSn0,2 (alto)
conductividad) |
80 |
460 |
35,7 |
2 |
8 |
0,309 |
≤ 002395
≤ 002155
(alto
conductividad
) |
≥6 |
5 |
3 |
0.0032 |
/ |
/ |
| 100 |
450 |
43,7 |
2.00 |
8.00 |
0,247 |
865 |
919 |
| 107 |
430 |
44,6 |
2.00 |
8.00 |
0,231 |
926 |
983 |
| 120 |
420 |
48,9 |
2.00 |
8.00 |
0,206 |
1038 |
1103 |
| 150 |
420 |
61,1 |
2.00 |
8.00 |
0,165 |
1298 |
1378 |
El alambre de contacto de cobre se utiliza para transmitir energía a un pantógrafo de una locomotora. También se utiliza en generación de energía, transmisión de energía, distribución de energía, telecomunicaciones, circuitos electrónicos,y innumerables tipos de equipos eléctricosEl cobre es un conductor superior de la electricidad y tiene una baja resistencia. También es dúctil, barato y proporciona una excelente superficie de contacto.
Sobre nosotros:
Jiangyin Electric Alloy Co., Ltd., anteriormente conocida como Jiangyin Electric Alloy Factory, se estableció el 12 de junio de 1985.y ventas de productos de apoyo para el ferrocarril de alta velocidadSus principales productos son productos de procesamiento profundo de aleación de cobre, incluidos cables de contacto ferroviarios, cables de carga ferroviarios, barras de bus de aleación de cobre y otros componentes de cobre.
Desde su creación, la empresa se ha comprometido a proporcionar a los clientes productos y servicios de aleación de cobre de alta calidad con sistemas de gestión avanzados,Fuertes capacidades de investigación y desarrollo, excelente calidad del producto y servicios integrales.
Ha cooperado sucesivamente con las oficinas ferroviarias del Ministerio de Ferrocarriles, como Shanghai, Guangzhou, Beijing, Zhengzhou, Chengdu y otras oficinas ferroviarias;Empresas de producción de locomotoras y motores del Ministerio de Ferrocarriles, como CRRC y empresas nacionales de producción de motores y electrodomésticos, así como empresas nacionales e internacionales conocidas como Xiangtan Electric, Dongfang Electric,Schneider Electric también, Siemens, ABB, GE, etc.,han establecido relaciones de cooperación estratégicas y se han convertido en proveedores autorizados de alambre y alambre de contacto de cobre y aleación de cobre para el China Railway Group Electric Gasification Bureau.
Hasta ahora,Jiangyin Electric Alloy Co., Ltd.ha obtenido una serie de certificaciones que abarcan la gestión de la calidad ISO9001/IATF16949, la certificación del sistema de gestión ambiental ISO14001,Sistema de gestión de la salud y la seguridad en el trabajo ISO45001, China CCC, PCCC, CRCC, CE, etc.
La rica experiencia de diseño en la fabricación, los procesos de producción confiables maduros, proporcionan los productos satisfactorios para nuestros clientes, ha hecho que nuestro negocio a través tanto en el hogar como en el extranjero.
En el futuro, the company will actively further expand its business in the field of copper alloy applications and gradually establish long-term and stable cooperative relationships with well-known international and domestic manufacturers.
Apoyo y servicios:
Proporcionamos soporte técnico y servicios para alambre de contacto de cobre, incluyendo:
- Proporcionar apoyo técnico para la instalación y el uso de alambre de contacto de cobre.
- Solución de problemas técnicos con el cable de contacto de cobre.
- Proporcionar asesoramiento técnico sobre el mantenimiento del alambre de contacto de cobre.
- Proporcionar orientación sobre la selección del alambre de contacto de cobre.
Embalaje y envío:
Embalaje y envío:
- El alambre de contacto de cobre está envasado en materiales de alta calidad para garantizar que se entregue al cliente en buenas condiciones.
- El alambre de contacto de cobre se envía por aire o mar de acuerdo con los requisitos del cliente.
- Ofrecemos el número de seguimiento una vez que el cable de contacto de cobre sea enviado.
Preguntas frecuentes:
-
- ¿ Qué?¿Qué es el cable de contacto de cobre?
A: ¿Qué quieres decir?El alambre de contacto de cobre es un tipo de alambre eléctrico con puntos de contacto de cobre que se utilizan para conectar dispositivos eléctricos.
-
- ¿ Qué?¿Cuál es el diámetro del cable de contacto de cobre?
A: ¿Qué quieres decir?El diámetro del alambre de contacto de cobre varía de 0,75 mm a 6 mm.
-
- ¿ Qué?¿Cuál es el material utilizado para el alambre de contacto de cobre?
A: ¿Qué quieres decir?El material utilizado para el alambre de contacto de cobre es típicamente cobre puro.
-
- ¿ Qué?¿Cuál es el propósito del alambre de contacto de cobre?
A: ¿Qué quieres decir?El cable de contacto de cobre se utiliza para transmitir señales eléctricas entre dos puntos.
-
- ¿ Qué?¿Cuáles son las ventajas del alambre de contacto de cobre?
A: ¿Qué quieres decir?El alambre de contacto de cobre es muy flexible, proporciona una buena conductividad eléctrica y es resistente a la corrosión.
